Wyobraź sobie sytuację: Twój piec huczy, spalasz kolejne kilogramy pelletu, a grzejniki w salonie są ledwo letnie. Co gorsza, na ściankach kotła pojawia się wilgoć i rdza. To sygnał, że Twoja instalacja CO potrzebuje wsparcia. W tym tekście dowiesz się, jak zawór czterodrogowy zasada działania chroni Twoje pieniądze i sprzęt. Pokażę Ci, jak poprawnie skonfigurować to urządzenie, by cieszyć się ciepłem bez obaw o awarię. Zrozumienie tego mechanizmu to najprostsza droga do stabilnej temperatury w całym domu i dłuższego życia Twojego kotła.
Co to jest zawór czterodrogowy i do czego służy?

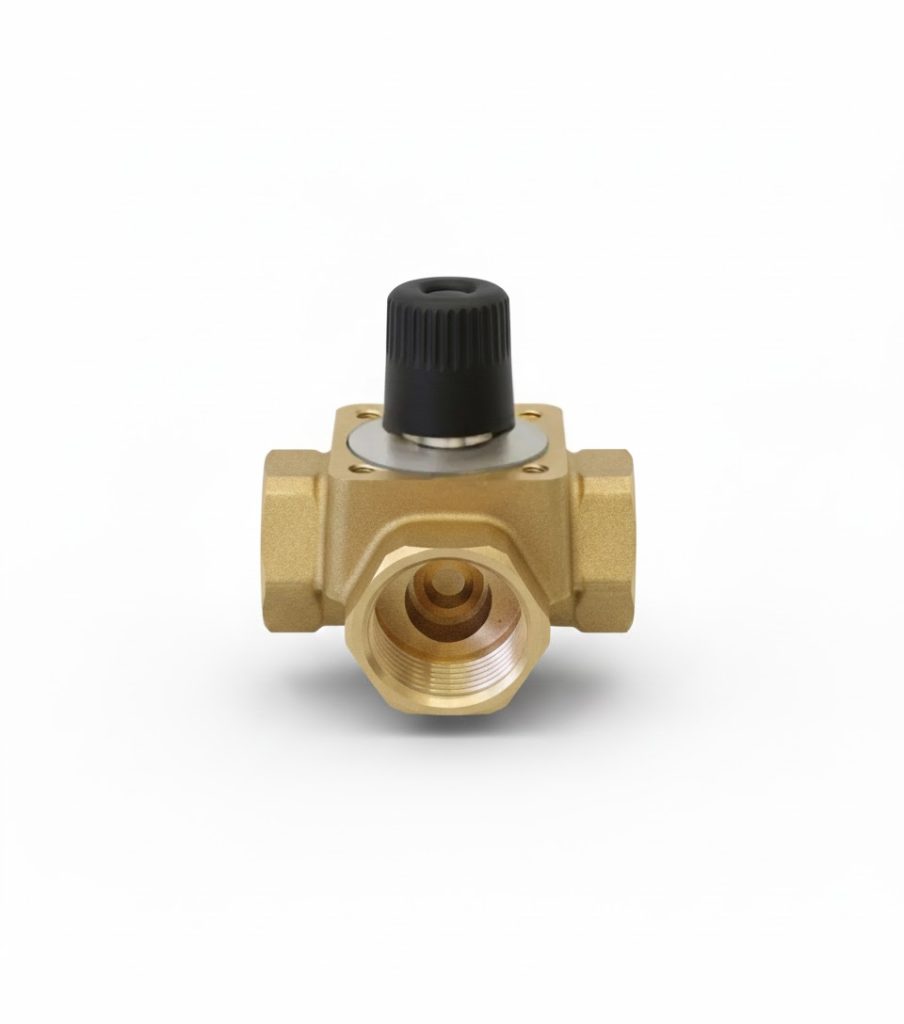

Zawór czterodrogowy to metalowe urządzenie montowane w miejscu styku dwóch obiegów: kotłowego oraz grzewczego. Jego głównym zadaniem jest jednoczesne mieszanie wody trafiającej na grzejniki oraz tej, która wraca do kotła. W przeciwieństwie do prostych zaworów odcinających, ten element działa jak inteligentny rozdzielacz.
W domowej instalacji CO urządzenie to służy do dwóch celów. Po pierwsze, umożliwia precyzyjne obniżenie temperatury wody płynącej do grzejników lub podłogówki bez konieczności wygaszania pieca. Po drugie, realizuje proces zwany ochroną powrotu. Dzięki temu kocioł na paliwo stałe pracuje w stabilnych warunkach, co zapobiega skraplaniu się spalin na jego ściankach.
Zawór czterodrogowy – zasada działania krok po kroku
Mechanizm opiera się na ruchu wewnętrznego zawieradła, które steruje przepływem wody w czterech kierunkach. Aby zrozumieć, jak to działa, przyjmijmy oznaczenia dla czterech przyłączy:
- A: Wyjście gorącej wody z kotła.
- B: Wyjście wody na instalację grzewczą (np. grzejniki).
- C: Powrót chłodnej wody z instalacji.
- D: Powrót podgrzanej wody do kotła.
Zawór czterodrogowy zasada działania polega na tym, że gorąca woda z kotła (A) miesza się z chłodną wodą powrotną (C). Część gorącego strumienia płynie na dom (B), a część wraca bezpośrednio do pieca (D), podnosząc temperaturę powrotu. Dzięki temu różnica temperatur między zasilaniem a powrotem jest mniejsza.
💡 PROTIP: Jeśli dotkniesz rury powrotnej przy samym kotle i jest ona parząca, a grzejniki są tylko ciepłe, oznacza to, że zawór przekierowuje większość energii na ochronę kotła.
Kiedy stosować zawór czterodrogowy w instalacji?
To urządzenie jest niezbędne w układach, gdzie źródłem ciepła jest kocioł na paliwo stałe, taki jak pellet czy ekogroszek. Bez niego narażasz swój sprzęt na zjawisko zwane korozją niskotemperaturową. Gdy do gorącego wymiennika wraca lodowata woda z grzejników, para wodna ze spalin skrapla się, tworząc agresywne kwasy niszczące stal.
📊 STATYSTYKA: Zastosowanie ochrony powrotu może wydłużyć żywotność wymiennika kotła o 30-50% dzięki uniknięciu korozji niskotemperaturowej.
Warto go zamontować również wtedy, gdy chcesz mieć pełną kontrolę nad ciepłem w pokojach, nie zmieniając nastaw na samym kotle. Jest to szczególnie przydatne w okresach przejściowych, jak wiosna czy jesień.
Czym się różni zawór trójdrożny od czterodrożnego?
Wybór między tymi dwoma typami zależy od budowy Twojej kotłowni. Zawór trójdrożny zazwyczaj służy albo do ochrony powrotu, albo do regulacji temperatury na grzejniki – rzadko do obu tych rzeczy naraz w sposób skuteczny. Zawór czterodrożny łączy te funkcje w jednym korpusie.
Tabela 1: Porównanie zaworów mieszających
| Cecha | Zawór trójdrożny | Zawór czterodrożny |
| Liczba przyłączy | 3 | 4 |
| Główny cel | Regulacja temperatury LUB ochrona powrotu | Regulacja temperatury I ochrona powrotu |
| Zastosowanie | Podłogówka, pompy ciepła | Kotły na pellet, ekogroszek, drewno |
| Stopień skomplikowania | Niski | Średni |
Jak ma być ustawiony zawór czterodrożny? Praktyczne wskazówki
Większość modeli posiada skalę od 0 do 10. Ustawienie „0” oznacza zazwyczaj całkowite zamknięcie dopływu gorącej wody na dom, natomiast „10” to pełne otwarcie. Poprawna nastawa zaworu to taka, która zapewnia komfort w pokojach, ale jednocześnie trzyma kocioł w cieple.
Jeśli korzystasz z regulacji ręcznej, zacznij od pozycji środkowej (5). Obserwuj temperaturę na kotle i grzejnikach przez 60 minut. Jeśli powrót do pieca jest zbyt chłodny, przekręć pokrętło w stronę mniejszych wartości. Pamiętaj, że każda zmiana wymaga czasu, zanim układ się ustabilizuje.
Jaka powinna być temperatura na zaworze czterodrogowym?
Dla większości kotłów stalowych i żeliwnych temperatura wody powracającej nie powinna być niższa niż 50-55°C. To bezpieczna granica, która eliminuje ryzyko „pocenia się” pieca. Z kolei temperatura zasilania na grzejniki zależy od Twoich potrzeb, ale dzięki podmieszaniu może wynosić np. 40°C, nawet gdy na kotle masz ustawione 70°C.
⚠️ UWAGA: Praca kotła z zimnym powrotem (poniżej 45°C) drastycznie skraca jego trwałość i prowadzi do zarastania wymiennika sadzą.
Jak podłączyć zawór czterodrogowy z siłownikiem?
Montaż siłownika to krok w stronę pełnej wygody. Siłownik elektryczny montuje się bezpośrednio na trzpieniu zaworu, a następnie podłącza do urządzenia, jakim jest sterownik kotła. Dzięki temu system sam reaguje na zmiany pogody.
Kroki montażowe siłownika:
- Zdejmij ręczne pokrętło z zaworu.
- Nałóż adapter (zazwyczaj w zestawie, np. marki AFRISO).
- Zamontuj siłownik, dbając o poprawne ustawienie punktu „zero”.
- Podłącz przewody do sterownika zgodnie ze schematem.
- Skalibruj zakres ruchu w menu sterownika.
Dzięki temu siłownik zaworu będzie płynnie otwierał lub przymykał przepływ, reagując na sygnały z czujnika pogodowego.
Uszkodzony zawór czterodrożny – objawy i diagnostyka
Jak rozpoznać, że urządzenie przestało działać? Najczęstszym objawem są zimne grzejniki przy bardzo gorącym kotle, mimo że pompa obiegowa pracuje. Może to oznaczać blokadę mechaniczną zawieradła przez kamień kotłowy lub zanieczyszczenia.
Innym sygnałem jest brak reakcji na ruchy siłownika. Jeśli sterownik pokazuje otwarcie, a rura za zaworem pozostaje chłodna, mogło dojść do zerwania sprzęgła między siłownikiem a zaworem. Warto też sprawdzać, czy pod obudową nie pojawiają się wycieki – uszczelnienia z czasem mogą parcieć.
Zawór czterodrogowy do podłogówki – czy to dobry wybór?
W przypadku ogrzewania podłogowego częściej spotkasz zawory trójdrożne termostatyczne. Jednak zawór czterodrogowy ma sens w dużych domach, gdzie jeden kocioł zasila zarówno grzejniki, jak i pętle podłogowe. Umożliwia on utrzymanie wysokiej temperatury dla grzejników i jednoczesne bezpieczne obniżenie jej dla podłogi, chroniąc przy tym powrót kotła.
💡 WSKAZÓWKA: Aby sprawdzić ręcznie, czy zawór działa, dotknij rur za nim. Rura idąca na dom powinna mieć temperaturę zbliżoną do nastawy, a rura powrotna do kotła musi być wyraźnie cieplejsza niż ta wracająca z grzejników.
Zawór czterodrożny w systemach odwróconej osmozy
Warto wspomnieć, że nazwa ta pojawia się też w filtrach wody. Tam jednak mechanizm jest zupełnie inny. Mały, plastikowy zawór czterodrożny w osmozie służy do automatycznego odcinania dopływu wody do membrany, gdy zbiornik jest już pełny. Działa on na zasadzie różnicy ciśnień i zapobiega ciągłemu odprowadzaniu wody do kanalizacji.
FAQ – Najczęściej zadawane pytania
Czy zawór czterodrożny może być zamontowany odwrotnie?
Tak, błędy montażowe zdarzają się często. Jeśli zawór zostanie obrócony o 90 lub 180 stopni względem schematu, instalacja nie będzie grzać poprawnie lub ochrona powrotu nie zadziała. Zawsze sprawdzaj nacięcie na trzpieniu zaworu, które pokazuje aktualne położenie zawieradła. W razie problemów porównaj ustawienie z instrukcją producenta, np. AFRISO ARV.
Czy zawór 4-drogowy wymaga pompy na powrocie?
W wielu układach grawitacyjnych zawór ten nie będzie działał skutecznie bez wsparcia. Pompa obiegowa wymusza przepływ wody, co gwarantuje, że gorący strumień faktycznie dotrze do powrotu kotła. Najlepszym sposobem jest montaż pompy na obiegu grzewczym, a w niektórych przypadkach także krótkiej pompy kotłowej, aby wymusić mieszanie.
Jak sprawdzić, czy siłownik zaworu działa poprawnie?
Najprościej przełączyć sterownik w tryb ręczny i wymusić otwarcie, a potem zamknięcie zaworu. Obserwuj, czy ramię siłownika się porusza i czy zmienia się temperatura rur. Jeśli słyszysz buczenie silnika, ale trzpień stoi w miejscu, prawdopodobnie doszło do zablokowania samego zaworu przez osad.
Podsumowanie i lista kontrolna
Poprawne wykorzystanie zaworu czterodrogowego to gwarancja bezpieczeństwa i oszczędności. Dzięki niemu Twój kocioł unika szoku termicznego, a Ty zyskujesz komfort cieplny. Pamiętaj o: sprawdzeniu kierunku montażu, ustawieniu minimum 50 stopni na powrocie oraz regularnej kontroli pracy siłownika.
